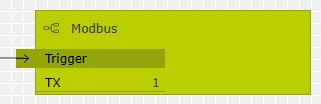

Modbus Logikbaustein
Mit dem Modbus Logikbaustein ist es möglich über TCP Modbus-Daten abzufragen oder zu Daten per Modbus zu schreiben.
Beispielsweise zur Heizungssteuerung oder zum Abfragen eines Wechselrichters/Smartmeters.

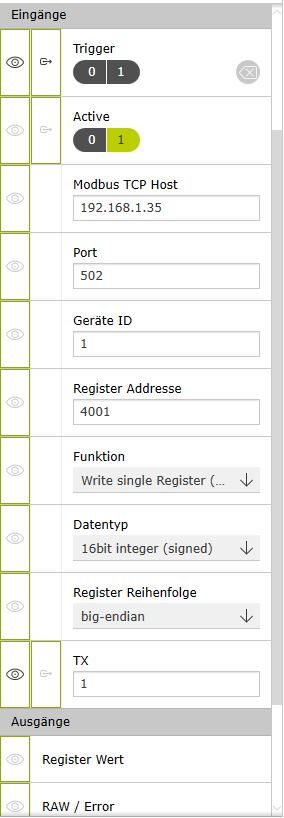

Folgende Eingänge/Parameter stehen zur Verfügung:
- Trigger zum Auslösen (entweder schreiben oder lesen)
- TX (zu schreibender Wert)
- Modbus TCP Host (IP-Adresse)
- Port (z.B. 502)
- Geräte ID (z.B. 1)
- Registeradresse
Folgende Parameter werden an den Ausgängen ausgegeben:
- Register Wert (der gelesene Wert)
- RAW/Error (erklärt sich hoffentlich von selber)
Folgende Funktionen gibt es:
- Read Holding Registers (03)
- Read Input Registers (04)
- Write single Register (06)
Datentypen:
- 16bit int signed
- 16bit int
- 32bit int
- 32bit float
- 64bit long
- 64bit double
Register Reihenfolge:
- big-endian
- little-endian
