Auswerten

Logikbaustein Auswerten Gira X1



Dieser Baustein wertet am Eingang „Wert“ eintreffende Zahlen aus und gibt folgende Ergebnisse am Ausgang „Ergebnis“ zurück.

Am Parameter „Modus“ muss ein unten aufgelisteter Modus gewählt werden.

Der Parameter begrenzt die maximalen Werte zur Berechnung am Eingang „Wert“.

Der Eingang „Reset“ dient dazu die Liste zu löschen und den Baustein erneut zu starten.



Modus:

– Min -> Minimum

– Max -> Maximum

– AVG -> Durchschnitt

– Sum -> Summe aller Werte in der Liste

– First -> Erster eingetroffener Wert

– Last -> letzter eingetroffener Wert

– Median -> Wert für die mittlere Position von Daten in einer geordneten Liste.

– Range -> Einfaches Maß für die Streuung von Daten in einer Liste

– Haufig -> Gibt den am meisten vorgekommenen Wert zurück

– Selten -> Gibt den am seltensten vorgekommenen Wert zurück



Bei Änderung senden:

– Dieser Parameter bewirkt das die berechneten Werte bei jeder Änderung an den Ausgängen ausgegeben wird.



Cronjob verwenden:

– Dieser Parameter bewirkt in Verbindung mit der angegebenen Zeit den Intervall, indem die berechneten Werte an den Ausgängen ausgegeben werden. Dieser Parameter kann auch mit dem Parameter „Bei Änderung senden“ verwendet werden.

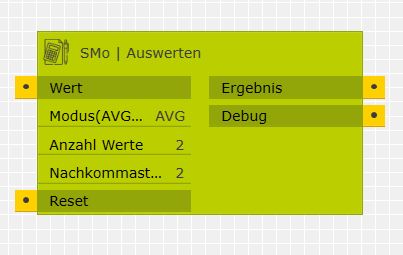

Folgende Eingänge stehen zu Verfügung:

– Wert (Double) -> Maximal 500 Werte pro Berechnung

– Reset (Bool)



Folgende Parameter stehen zu Verfügung:

– Modus (String)

– Anzahl Werte (Integer)

– Nachkommastellen (Integer) -> Maximal 4 Nachkommastellen

– Bei Änderung senden (Bool)

– Cron verwenden (Bool)

– Zeit, h,m,s zb. 10m (String)



Folgende Ausgänge stehen zu Verfügung:

– Ergebnis (Ergebnis des eingestellten Modus),(Double)

– Differenz (Differenz vom letzten zum ersten Wert der Liste),(Double)

– Anzahl (Anzahl der Werte in der Liste),(Double)

– Debug (String)



Verwendetes Icon : <a href=”https://www.flaticon.com/de/kostenlose-icons/mathe” title=”mathe Icons”>Mathe Icons erstellt von Freepik – Flaticon</a>



###Changelog###



Version 1.1.3

– Modus „Sum, Median, Range, Haufig, Selten“ hinzugefügt

– Bei Änderung senden hinzugefügt

– Cronjob hinzugefügt

– Maximale Anzahl an Werten von 200 aus 500 erhöht

– Nachkommastellen auf 4 begrenzt

– Ausgang Anzahl hinzugefügt

– Ausgang Differenz hinzugefügt (Differenz vom letzten zum ersten Wert der Liste)
